預充電阻和預充繼電器是電力電子應用的兩種重要元件，它們在電路中都有著重要的作用。本文將詳細講解預充電阻和預充繼電器的工作原理和功用。

一、預充電阻的工作原理和功用

1.1 工作原理

預充電阻是一種額定電流為較大值（通常為數百毫安到幾安）的電阻，用于電源電壓升高過程中的電容器預充電。其簡單電路如圖1所示。

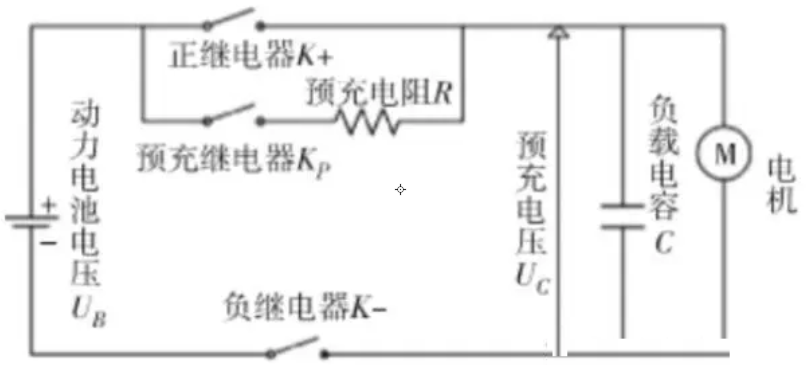

圖1 預充電阻電路圖

在電源剛開始工作的時候，電容器的電壓為零。如果不使用預充電阻，那么電容器的充電電流將非常大，甚至會引起電磁干擾或者燒壞電源開關。因此需要預充電阻作為限制電容器充電電流的元件，減小充電電流的沖擊。

1.2 功用

預充電阻的主要功用是避免開關電源啟動瞬間瞬間沖擊電容器所帶來的瞬間大電流，限制充電電流并保證電源的正常工作。

二、預充繼電器的工作原理和功用

2.1 工作原理

預充繼電器是一種根據電路控制信號輸入，可控制電路的開關狀態的繼電器。其工作原理如圖2所示。

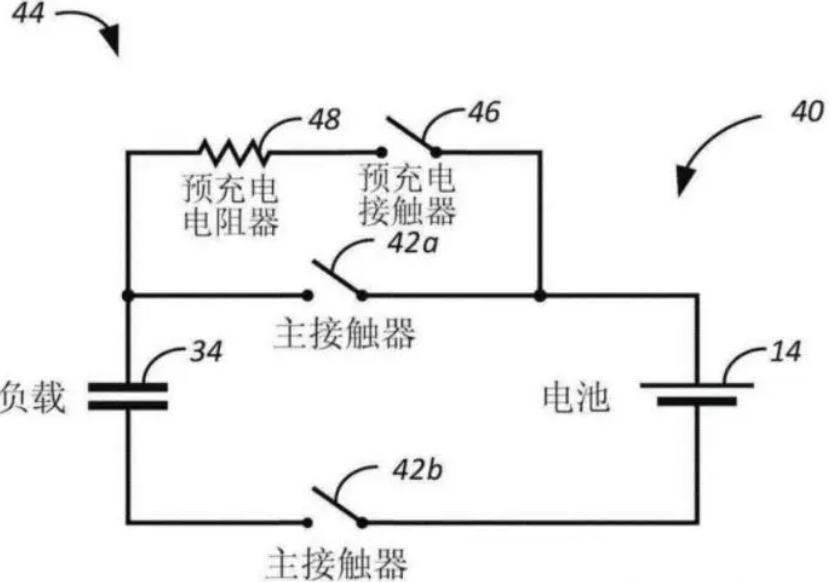

圖2 預充繼電器原理圖

在電路開始工作之前，K1繼電器斷開，這時的電路是斷路狀態，無法供電，電容器充電電流為零。當電源開始工作時，控制信號將K1繼電器吸合，電路處于通路狀態，電容器可以充電了。在關閉電源時，K1繼電器斷開，這時電容器的電量依舊保持住了，這就保證了下次開啟電源時電容器已經預充電了。

2.2 功用

預充繼電器的主要功用是保護電源電容器和內部元器件，防止電容器電壓高漲時對元器件造成損害。通過控制開關信號，預充繼電器可以實現安全順暢的電源啟動，一定程度上提高了電源的使用壽命。同時，預充繼電器也可以起到一定的延時作用，加大了電路調試的空間，提高調試效率。

三、預充電阻和預充繼電器的區別

預充電阻和預充繼電器在應用場景上有一定的差異。預充電阻通常用于低壓開關電源中，預充繼電器則適用于高壓直流開關電源。此外，也有一些電子設備會同時使用預充電阻和預充繼電器，以實現更安全穩定地啟動電路。

總之，預充電阻和預充繼電器是保護電源和內部元器件的兩種重要元件。在電路設計中，選擇合適的預充電阻和預充繼電器，可以充分發揮它們的功用，提高電源安全性和可靠性。
