本文主要介紹高壓開關柜的兩個方面：

一、柜內相關電氣元件的原理與作用。

二、高壓開關柜的日常操作。

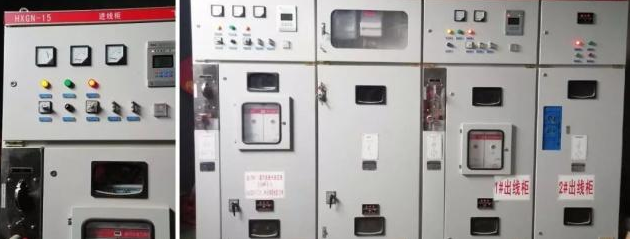

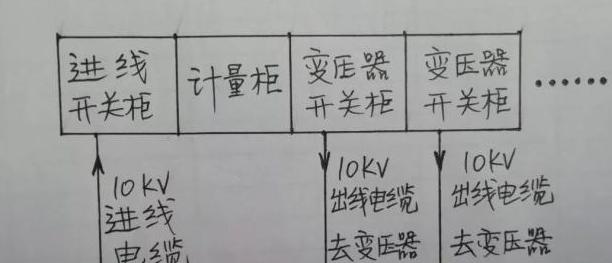

高壓開關柜的種類很多，這里介紹的型號是HXGN-15 、XGN15-12。

一、相關電氣元件的原理和作用

（1）進線柜內控制變壓器

這里介紹的變壓器是在高壓進線開關柜內，如下圖示：

（2）控制變壓器銘牌

該變壓器的電源通過熔斷器取自10KV進線電纜。只要10KV進線電纜有電，進線開關柜合閘與否，該變壓器都有電。其電路原理如下圖示。

該變壓器有2組輸出電壓：100V和220V。

100V電壓用于檢測進線電纜電壓，即電源電壓，是輸入高壓柜微機保護裝置的信號電壓。

220V電壓用于控制高壓真空斷路器的合閘、分閘，還有就是作為一些保護元件(如變壓器的電接點溫度表、瓦斯繼電器等）的電源。

二、計量柜內電流互感器與變壓器

該柜內電流互感器與變壓器是用來計量電量的。

從上圖可以看出，該柜內電流互感器的變比是100/5的。

電壓互感器一般都是10KV變100V，即變比10000/100。

所以該柜內電表的倍率是:20*100=2000

計量柜內電壓互感器即變壓器的電路原理如下圖示。電壓UAB、UBC接入電表。

三、高壓柜微機保護測控裝置

該裝置能通過智能控制高壓真空斷路器的合閘、分閘來保護電纜、變壓器、高壓電動機等設備。其具有速斷保護 、反時限過電流保護 、過負荷保護 、零序過電流保護 、低電壓保護 、過電壓保護 、失壓保護 、斷相保護 等功能。

微機保護裝置相關端子定義：

四、高壓柜面板相關按鈕、開關

這里主要介紹合閘、分閘旋鈕，合閘、分閘壓板，以及儲能按鈕的工作原理。

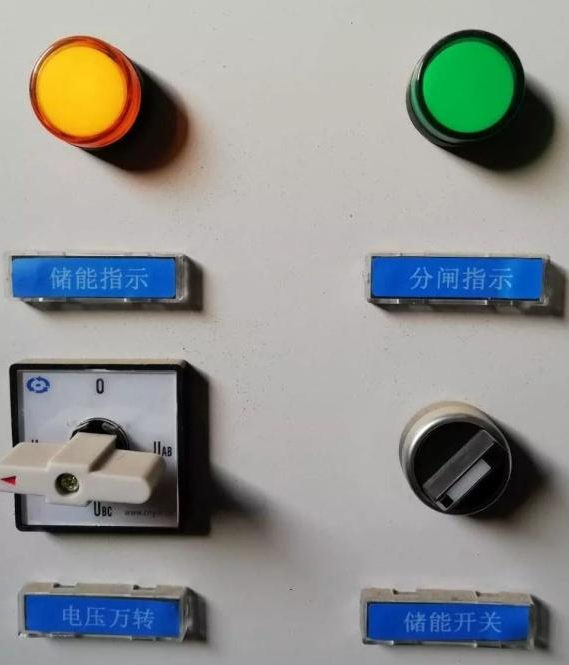

（1）儲能開關與儲能指示燈：

將儲能開關旋轉到“開”位，儲能電機得電，開始儲能。當儲能結束時，限位開關將儲能電機斷電，儲能指示燈變亮。

（2）高壓真空斷路器合閘、分閘旋鈕與 合閘、分閘壓板：

儲完能以后，將旋轉開關旋至“合閘”位，合閘線圈得電，斷路器合閘。同樣原理，斷路器合完閘以后，將旋轉開關旋至“分閘”位，分閘線圈得電，斷路器分閘。

注意：這里的合閘、分閘信號都是脈沖信號，都不保持。

大家會問：“這個合閘、分閘壓板有什么作用？”。

從下邊的電路原理圖可以看出，其實這個壓板就是個連接片。把壓板拆掉，微機保護裝置就無法對斷路器進行保護合閘、保護分閘操作。

AC220V電源L、N，取自前面介紹過的進線柜變壓器，QF是空氣開關，SA是三擋轉換開關（1和2接通是就地分閘。在中間是“遠方”，即由微機保護裝置控制。1和3接通是就地合閘），DL是真空斷路器內輔助觸點。

微機保護裝置是如何對高壓真空斷路器進行合閘、分閘控制的？

原理如上圖示：微機保護裝置在正常使用時，按下面板上的“合閘”按鈕，保護裝置輸出信號，使A11與A12端子導通，再通過合閘壓板，使合閘線圈得電，斷路器合閘。如果在設備運轉過程中，微機保護裝置檢測到故障（如過電流、高溫等），則輸出信號，使端子A09與A10導通，通過分閘壓板，使分閘線圈得電，斷路器分閘，從而保護用電設備。

五、高壓開關柜的日常操作

高壓開關柜的日常操作主要有以下2個方面:

1、合閘、分閘操作；2、打開柜子，進行柜內檢修操作。

1、首先介紹高壓柜的合、分閘操作

在進行合、分閘操作前，必須給高壓柜儲能，否則無法合、分閘。高壓柜儲能有兩種方法，一種是電動儲能，另一種是手動儲能。電動儲能就是利用面板上的控制按鈕給儲能電機通電，進行儲能。手動儲能就是用儲能搖把進行手動儲能。

手動儲能如上圖示：將儲能搖把，插入標有“手動儲能”的孔內，順時針搖把手。當儲能指示箭頭，從“未儲能”向“已儲能”跳躍過后，儲能結束。

高壓開關柜合閘有3種方法：

（1）按微機保護裝置面板“合閘”按鈕；

（2）旋轉高壓柜面板 就地“合閘”旋鈕；

（3）按面板上的機械合閘按鈕

如下圖所示：

高壓開關柜分閘有4種方法：

（1）按微機保護裝置面板“分閘”按鈕；

（2）旋轉高壓柜面板 就地“跳閘”旋鈕；

（3）按面板上的機械分閘按鈕

六、打開柜子，進行柜內檢修操作

高壓柜開柜操作要嚴格按照操作說明進行操作。操作說明一般都在柜體標注

有一點要說明，就是當操作順序中無某種元件時，將此步驟跳過即可。舉例如下圖，該主回路中僅有高壓真空斷路器、下隔離，無上隔離、上接地、下接地。那么在停電檢修時就按如下步驟操作：

分斷路器--置“分斷閉鎖（操作）”檔--分下隔離--置“檢修”檔鎖定--開啟前門--開啟后門。其中的“分上隔離”、“合下接地”、“合上接地”這三個步驟都省去了。

最后還有一個操作注意事項，那就是在操作隔離開關的時候，尤其是合隔離開關。

（1）、力度不能太大，要求快、準，一次合成功。

（2）、隔離開關合后，一定要通過玻璃窗看看有沒有合到位。如果沒有合到位，必須重新合，直至到位。因為如果合不到位，觸頭接觸面積小，長時間通過負荷電流后，觸頭就會嚴重發熱，會燒壞。
