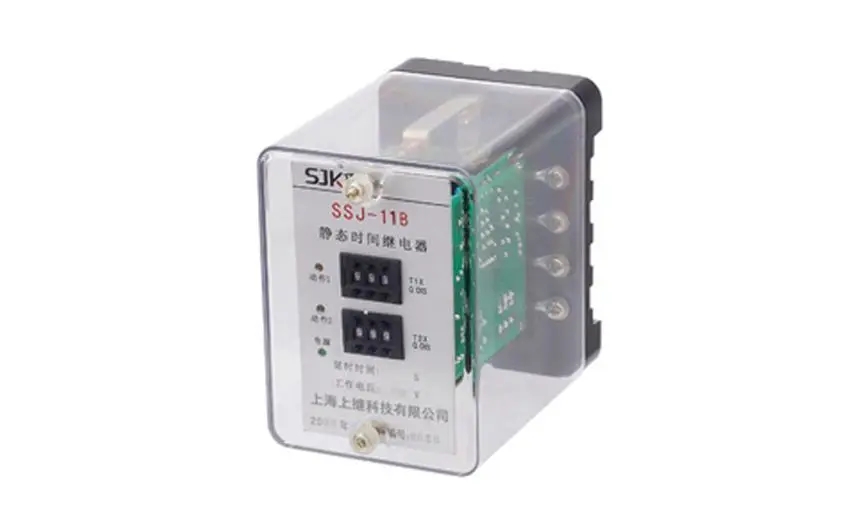

時間繼電器是指當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。今天小編主要給大家介紹SSJ-11B靜態時間繼電器，SSJ-11B延遲范圍0.02~9.99s，觸點類型雙延時，即二副獨立延時動合觸點，一副瞬動動合觸點。電源類型DC：48V、110V、220V，被取代型號DS-114、DS-115、DS-116。
時間繼電器
一：SSJ-11B時間繼電器型號命名及含義
SSJ:靜態數字時間繼電器
1：KH-1殼體（板前、板后接線可選）
1:直流工作電源
B:雙延遲0.1~99.9s（10系列為0.02~9.99s）
工作電壓：DC48V、110V、220V、AC100、127V。
二：SSJ-11B靜態時間繼電器產品構成及工作原理
1、SSJ-11B靜態時間繼電器延時精度遠高于DS型電磁式時間繼電器,能滿足電力系統繼電保護中縮短保護時間級差的要求,是目前時間繼電器理想的更新換代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器相同,僅整定方式不同,拔碼開關的三位數乘以0.01 s或0.1s時間時基即為整定時間,改變整定值無需進行校驗。
2、SSJ-11B靜態時間繼電器為動作延時型數字時間繼電器,由進口CMOS集成電路構成,繼電器由振蕩器、分頻器和三級脈沖計數器組成,通過BCD碼拔碼開關整定延時值。
3、SSJ-11B靜態時間繼電器通常不帶電,施加額定電壓后,繼電器內部瞬動繼電器動作、同時晶振起振,產生時鐘脈沖,經分頻后由計數器計脈沖數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動出口繼電器動作,實現所需延時,由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時信也嚴格符合整定值,具有極高的精度。
4、繼電器的雙延時回路延時相對獨立,并各自驅動一個執行繼電器,所以兩個執行繼電器的動合觸點按延時長短,可作為繼電器的中止和滑動觸點使用,但滑動觸點閉合后,其閉合狀態一直保持到繼電器失電返回為止,如用戶需滑動觸點閉合一定時間后立即返回,訂貨時需特別注明,并提出滑動觸點的閉合持續時間。

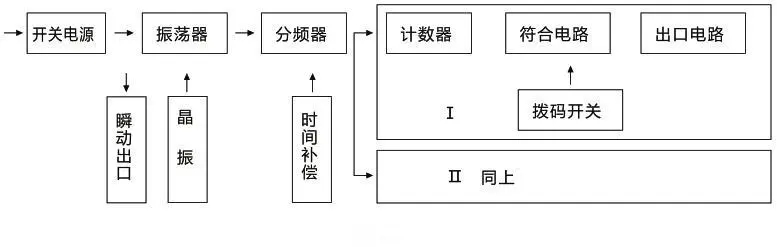

5、繼電器原理圖見圖1
三：SSJ-11B靜態時間繼電器技術要求
1、延時準確度a、延時整定值的平均誤差:在基準條件下,繼電器延時整定值平均誤差絕對值不大于整定值的0.1%+3ms;平均誤差=(5次測量平均值一整定值)/整定值 x100%。b、延時一致性:在基準條件下,繼電器延時一致性不大于整定值的(3-10ms)。c、 在-10~ 50°C的溫度下,任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5ms。
2、工作電壓:動作電壓不大于額定電壓的70%時,繼電器應可靠工作。
3、繼電器的返回時間切斷電器電源,出口觸點返回至起始位置的時間,對于使用直流電源工作的品種,應不大于25ms。
4、繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時 , 繼電器觸點應可靠返回 。
5、功率消耗DC48V,不大于2W;DC110V或AC100~127V, 不大于4.5W(6.5VA),DC或AC220V,不大于8.1W(13VA)。
6、熱性能要求SSJ-11B靜態時間繼電器可長期通電工作,當環境溫度為50°C時,可長期承受1.1倍額定電壓値。
7、電源工作特性：電源緩慢升降、突然通/斷電或通過料動觸點供電 ，繼電器能夠正常工作,并且無零秒出口及瞬動出口現象。
四：SSJ-11B靜態時間繼電器內部接線及外引接線圖(正視圖)

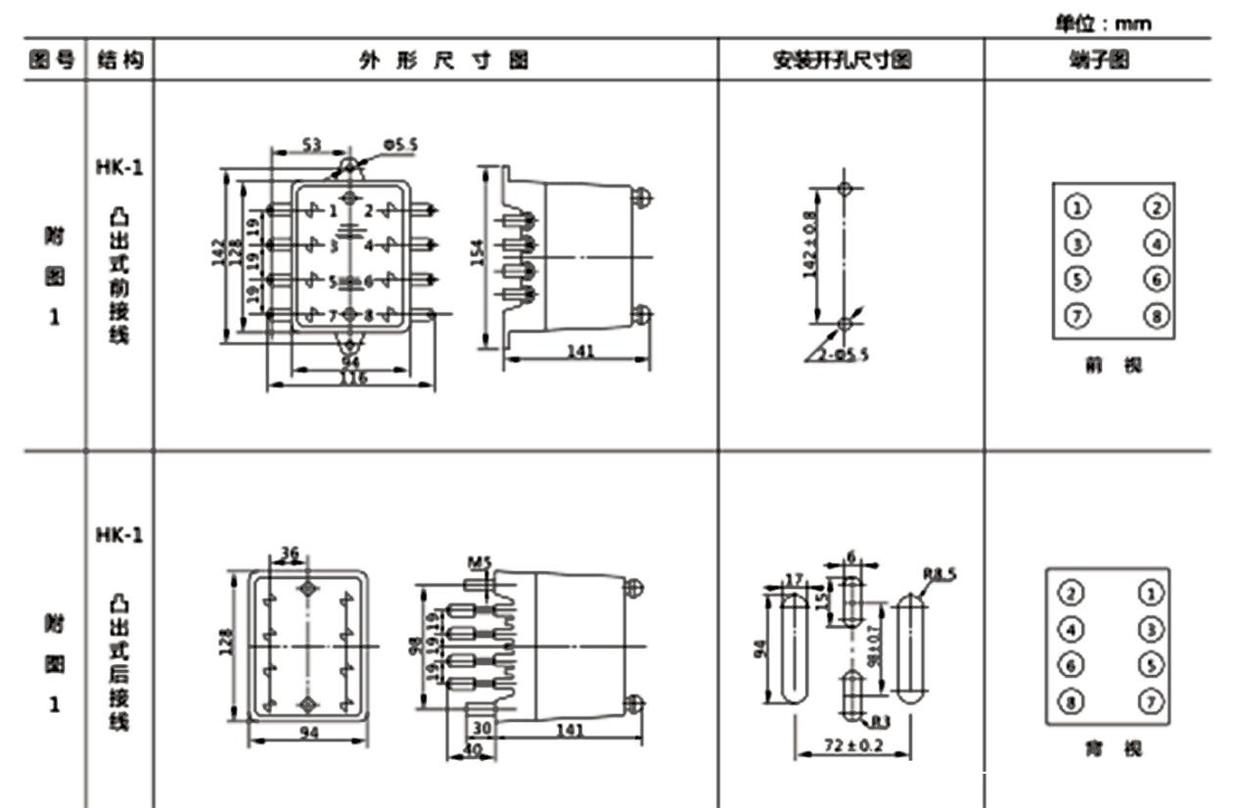

五：SSJ-11B靜態時間繼電器外形及開孔尺寸圖
