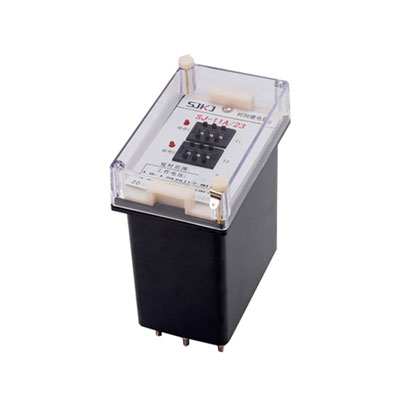

SJ-11A/137集成電路時間繼電器

時間繼電器系列

立即詢價

分享到：

SJ-11A/137集成電路時間繼電器概述
SJ-11A/137集成電路時間繼電器采用石英晶體振蕩器和CMOS集成專用電路，其延時精度遠高于電磁型時間繼電器，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，該繼電器外形、接線方式與DS電磁型時間繼電器完全相同，是更新?lián)Q代的理想產品、具有精度高、功耗小，動作時間準確，整定直觀方便等優點。

SJ-11A/137集成電路時間繼電器工作原理

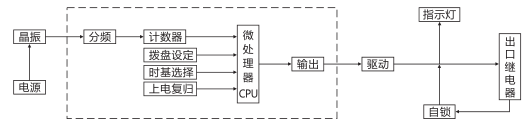

SJ-11A/137集成電路時間繼電器采用大規模CMOS專用集成電路。上電瞬間，晶振起振， CUP復位，從零開始正向計數，同時讀取撥盤設定值的時基常數；當計數值與設定值同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動；當電源消失，出口繼電器則返回，工作原理如下圖所示：

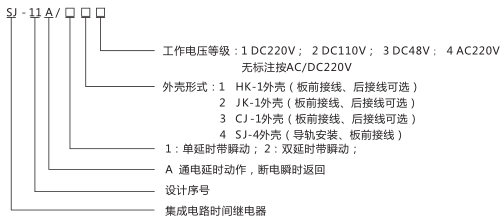

SJ-11A/137集成電路時間繼電器型號命名及含義

SJ-11A/137集成電路時間繼電器主要技術參數

4.1 延時范圍和級差延時范圍:0.02S-9.99S、 0.1S-99.9S、1M-999M，無標注按0.1S-99.9S供貨。

4.2 延時整定誤差繼電器20℃±5℃時，施加額定電壓下，繼電器延時整定誤差（包含一致性）:整定值≤100S時，誤差<+0.1s;>100S時，誤差＜±0.1%。

4.3 返回時間用切斷電路的方法，使繼電器斷電，繼電器觸點返回至始位置的時間不大于20mS。

4.4 電源電壓允許變動范圍電源電壓允許變動范圍為額定電壓低0.8~1.1倍。

4.5 觸點容量

繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5±0.75mS的直流有感負荷電路為80W ；電壓不大于250V的交

流電路（功率因數COSΦ為0.4±0.1）為300VA。繼電器可長期接通10A。

4.6 環境溫度 -10℃~+50℃

4.7 介質強度繼電器各導電端子連在一起對為露的非常電金屬部分或外殼之間,能承受2000V(有效值0,50Hz的交流電壓，歷時1 分鐘試驗而無絕緣擊穿或飛弧現象。

4.8 絕緣電阻繼電器各導電端子連在一起對外露的飛帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不小于300MΩ。

4.9 電壽命繼電器觸點接于規定容量的電路負荷重，能可靠動作及返回，電壽命為105次。

4.10 機械壽命繼電器不接負荷能可靠動作及返回，其機械壽命為106次

4.11 功率消耗在額定電壓下，繼電器功率消耗不大于5W。

4.12 抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

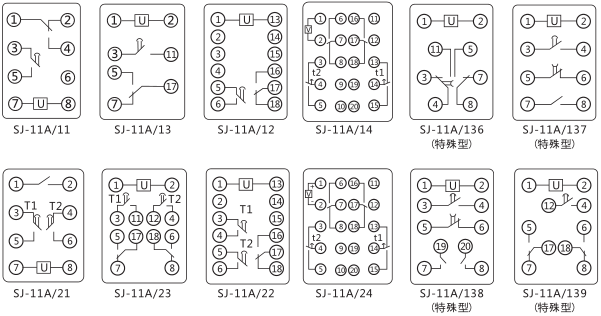

SJ-11A/137集成電路時間繼電器內部接線圖及外引接線圖

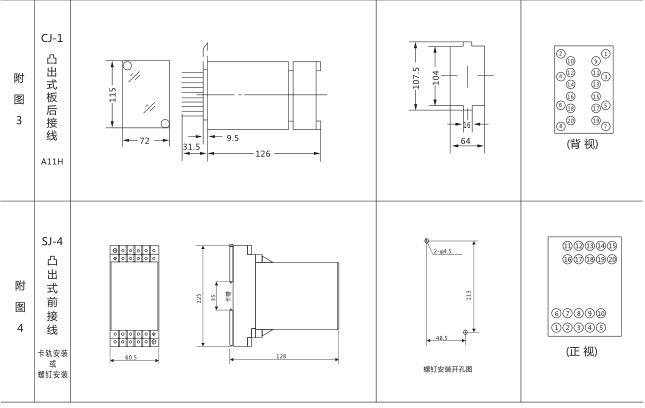

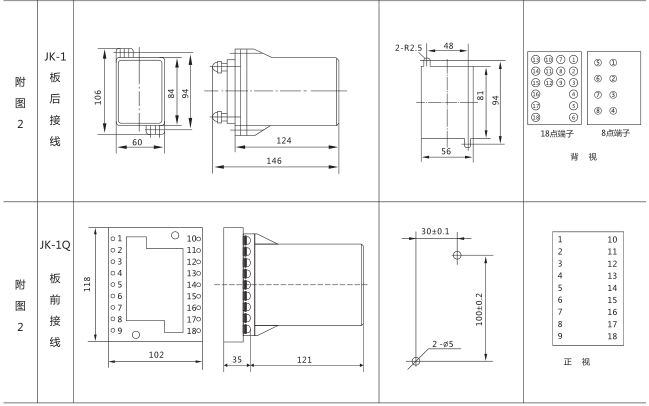

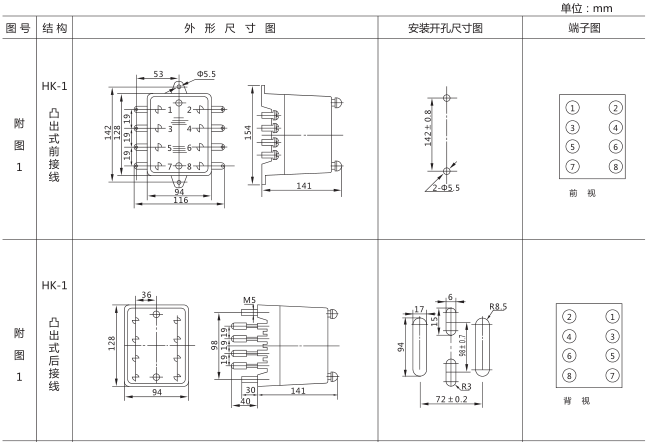

SJ-11A/137集成電路時間繼電器外形尺寸及開孔尺寸
