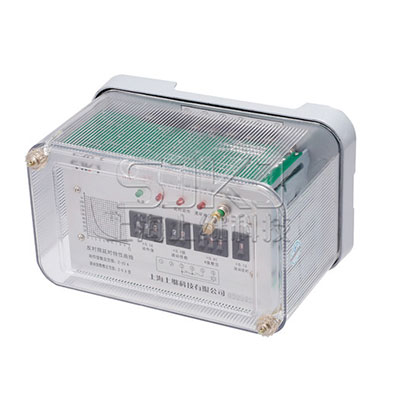

JGL-12靜態反時限過流繼電器概述

1、JGL-12系列靜態反時限過流繼電器( 以下簡稱繼電器 )具有反時限特性，用于發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過 負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。

2、本繼電器為集成電路靜態型繼電器，采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2-9.9A級差為0.1A；精度 高、功耗小、動作時間快、返回系數高，是GL- 型過流繼電器理想的更新?lián)Q代產品。

3、本繼電器執行電力行業標準DL478-2001《靜態繼電器保護及安全自動裝置通用技術條件》；機械行業標準JB3346-83《反時限過流繼電器 技術條件》。

JGL-12靜態反時限過流繼電器型號分類及含義

本繼電器型號與被替換老型號對照表：

JGL-12靜態反時限過流繼電器正常工作環境

1、環境溫度：－10℃～＋50℃；

2、相對濕度：不大于90％；

3、大氣壓力：86kPa～106kPa；

4、使用地點不出現超過GB/T14537規定的嚴酷等級為1級的振動。

5、周?chē)h(huán)境：不允許有陽光直射、雨和水的沖洗，無爆炸危險的介質，不應含有能腐蝕金屬、破壞絕緣和表面涂覆層 的介質及導電介質，不允許有明顯的水氣，不允許有嚴重的霉菌存在。

JGL-12靜態反時限過流繼電器整定方法和使用注意事項

1、起動電流整定：起動電流整定開關為最左一組撥碼開關(共兩個)，左面一個表示1A級，右面一個表示0.1A級。若其值為5和6，則其整定值為5.6A。注意其范圍為無輔助電壓產品2-9.9A，級差是0.1A級。

2、反時限特性曲線K值整定：K值整定開關為最左第三組撥碼開關(共二個)，左邊一個為表示1級；右邊一個表示0.1級。本產品K值整定范圍為0.1~9.9，(舉例)比如其值設定為5.0，過流動作值設定為5.0，輸入實際電流為30A時那么它的延時時間為13.5秒，但其速斷倍數值應設定為3。

3、速動倍數整定：速動倍數選擇開關為左第二組撥碼開關，其范圍為 6倍以上。 2-9.9倍，撥碼左邊一個表示1倍，右邊一個表示0.1倍。當其值為3、0時則為3倍。若設定電流為2.6A，速動倍數為3倍，則當電流達到3×2.6=7.8時，會不經延時而直接動作。注意，無輔助電源產品速 動后斷電方可返回。

JGL-12靜態反時限過流繼電器整定舉例

例：已知給水泵電動機的參數為：額定電壓VeD=6KV,容量PeD=2000kw,額定電流IeD=230A, 啟動倍數 氣動倍數，電流互感器變比 LH=300/5，電動機啟動時間為20S。(二相差式接線)

用JGL反時限過流繼電器來保護它的過負荷和速斷，整定計算如下：

1、保護裝置繼電器的啟動電流為

說明：

Kk－ 可靠系數，當保護動作于跳閘或減載時取1.2；動作于信號取1.05。

IeD－ 電動機額定電流。

Kjx－電流互感器接線系數；若為三相完全星形接線或兩相不完全星形接線此值為1。若為二相差式接線時，三相正常工作和三相短路時的電流反映為三相正常工作和三相短路時的電流；若 Kjx=2 反映裝電流互感器兩相短路時的電流；若 Kjx =1 反映另一相和 有電流互感器的兩相短路時的電流。

Lh－電流互感器變比

Kfh－為繼電器返回系數，一般取0.9~1。

2、電動機的速斷定值為

所以保護裝置繼電器的速動倍數為

說明：Kk－可靠系數。為了防止啟動電流峰值引起的誤動作，一般取1.8~2。

3、K值整定

因?yàn)?img alt="" src='/uploads-sj/1m/1807/jgl-12gljdq-10.jpg' />計算公式，又啟動時間為20S。

所以，根據繼電器的反時限部分動作時間要大于電動機啟動時間選t=25S，則

JGL-12靜態反時限過流繼電器安裝和接線須知

1、為確保繼電器在使用中性能穩定及質量可靠，在使用之前一定要進行檢查和測試。

方法如下：

a、從包裝盒中取出繼電器。

b、檢查繼電器外觀是否完好，殼內有無凝露，內部元器件有無損壞。

c、確定繼電器外觀無損壞后，方可進行各測試及通電檢查。

d、檢查測試內容可根據實際情況而定, 包括整定值、延時時間、絕緣、耐壓等內容，檢查方法應遵循JB3346-83《反時限過流繼電 器技術條件》和其它有關標準以及說明書中有關技術指標的規定。

2、檢查測試結束后，即按以下步驟進行安裝。

a、首先應熟悉繼電器的各接線端子，再檢查安裝尺寸是否匹配。

b、根據使用要求接好外部接線。

c、經檢查確信接線無誤后，方可對電路進行通電試驗，以檢查其功能是否正確。


3、為確保安裝正確可靠, 安裝結束后應進行仔細檢查。檢查內容包括：繼電器放置是否平衡；罩殼是否有破損；螺釘、螺母是否有松 動；接線是否牢固等。檢查確信正常后，方可投入使用。

JGL-12靜態反時限過流繼電器使用注意事項

a、無輔助電源產品測試應注意方法：當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次級匝數相當，否則就會由 于阻抗不匹配而產生較大的誤差，測試速動的動作速度時，若采用電流通斷法進行測量，由繼電器內部工作電源需要一定的建立時間，會產生較大的誤差，而在正常工作時，由于工作電源是存生的，速度會快得多。同理，在用通斷法測量延時時間時，也會產品誤差。

b、無輔助電源產品的動作指示：當繼電器的速斷出口和延時出口后，繼電器面板上的動作指示燈會保持動作記錄；在繼電器動作返 回后，動作指示燈需手動復歸。


JGL-12靜態反時限過流繼電器維修、保養和貯存

1、維修保養無特殊要求，即當繼電器工作不正常或出現故障時，工作人員立即進行更換，并送廠方進行檢修。

2、未用或備用之繼電器，應貯存在空氣流通且溫度不要高于+55和不抵于-25以及相對濕度不大于90%的環境中，庫房?jī)?nèi)應無酸堿鹽 及腐蝕性或爆炸性氣體，不受塵埃及雨雪的侵襲。
